格力“色界”手机首拆:散热上董明珠下了一番功夫

2017-08-19 21:00:06     来源:央视网

  IT之家 在骁龙835芯片手机遍地跑的年代,格力手机在配置上绝对是一股清流,这款在今年下半年发布的新款手机竟然采用了与小米5同代的骁龙820处理器,有分析师消息称格力将在未来一段时间对该芯片进行长期的打磨优化。

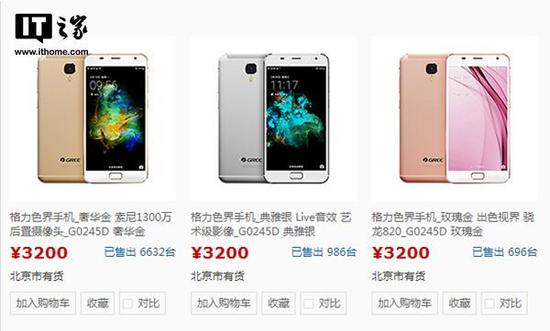

  根据格力商城的销售数据,格力色界手机发布两个月之后在官方商城已经卖出去了8314台,这对于一款售价高达3200元的手机还是比较不容易的,用户对于该机的反馈也比较正面,只是可能并非对配置有较多关注。

格力“色界”手机首拆:散热上董明珠下了一番功夫

  目前尚没有玩家对格力手机“色界”进行拆机,令人意外的是格力手机官方倒是毫不忌讳,对“色界”进行了全网首拆秀工艺,格力手机“色界”采用了业内非常成熟的双主板设计,上方主板集成了包含处理器、闪存芯片、射频芯片在内的主要芯片,下方则负责连接USB接口、扬声器等元件,设计成熟且合理。

  在散热以及天线射频方面,官方拆解图显示主板正背面被大量的金属屏蔽罩覆盖,在处理器、存储芯片等发热量较大的部位辅以石墨散热片和碳管进行散热,与目前业界标准工艺基本相同。

格力“色界”手机首拆:散热上董明珠下了一番功夫

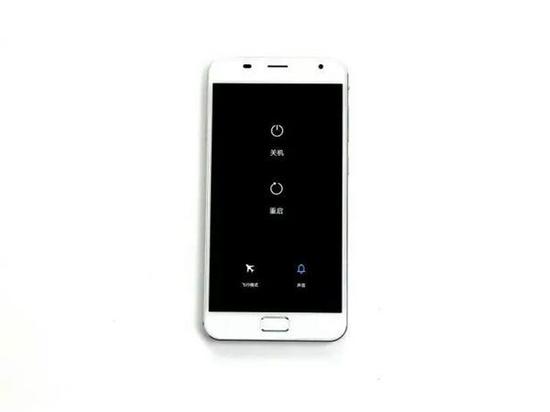

  ▲拆解准备——马上进行拆解,拆解前先关机。

格力“色界”手机首拆:散热上董明珠下了一番功夫

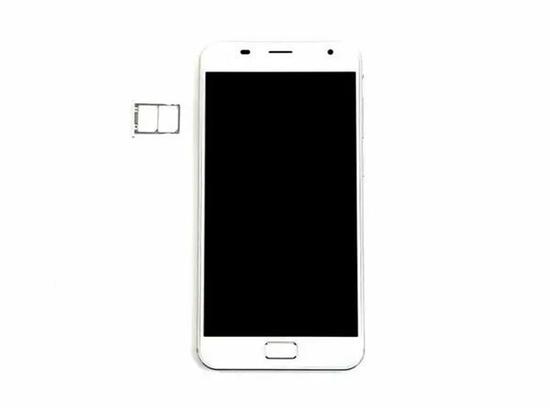

  ▲拆解第一步:正式开拆,首先用针取出SIM卡槽。

格力“色界”手机首拆:散热上董明珠下了一番功夫

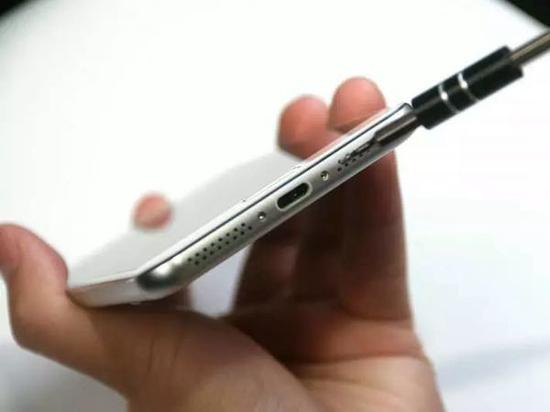

  ▲拆解第二步:拧开机身底部六角梅花螺丝。

格力“色界”手机首拆:散热上董明珠下了一番功夫

  ▲拆解第三步:使用吸盘分离机身及屏幕外壳,分离过程需细心并注意力度,以免伤及屏幕。

格力“色界”手机首拆:散热上董明珠下了一番功夫

  ▲机身屏幕分离:3.5mm耳机接口固定在后壳上,通过金属触点与主板相连。

格力“色界”手机首拆:散热上董明珠下了一番功夫

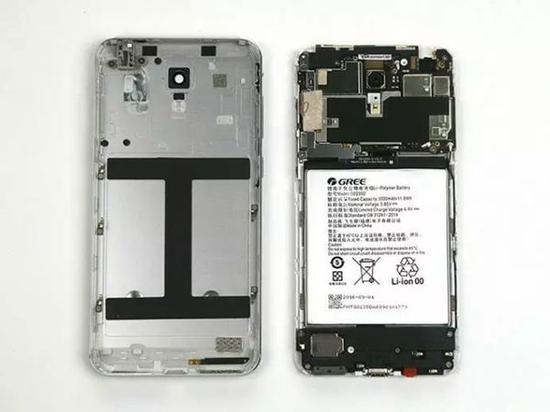

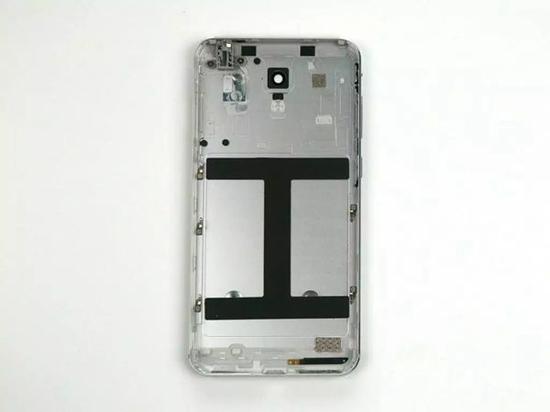

  ▲拆解第三步:分离后的机身及背壳。

格力“色界”手机首拆:散热上董明珠下了一番功夫

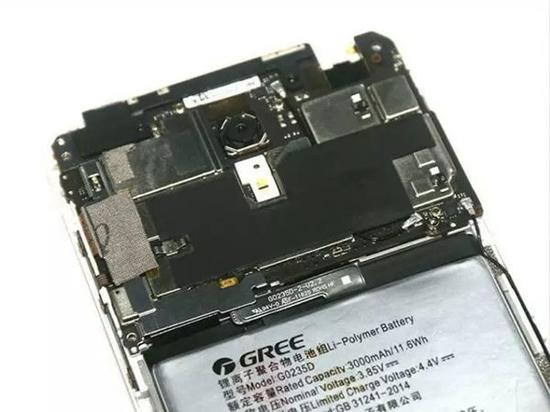

  ▲拆解第三步:格力色界手机内部采用经典的三段式结构设计。

格力“色界”手机首拆:散热上董明珠下了一番功夫

  ▲主板特写:主板上的芯片有金属屏蔽罩屏蔽电磁干扰,连接器也有金属盖板进行固定,防止松脱。

格力“色界”手机首拆:散热上董明珠下了一番功夫

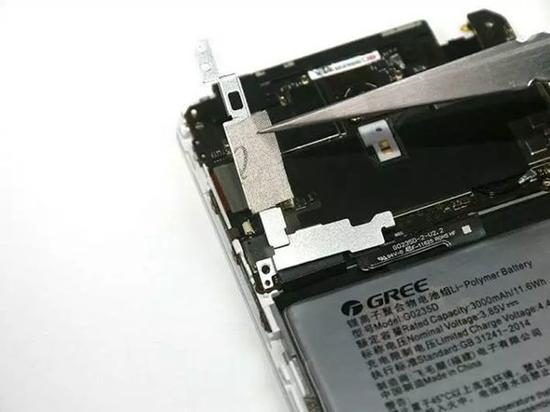

  ▲拆解第四步:拧开主板的固定螺丝,并取下金属盖板。

格力“色界”手机首拆:散热上董明珠下了一番功夫

  ▲拆解第四步:使用塑料撬棒依次断开电池、屏幕、电源键、主副板FPC等连接器。

格力“色界”手机首拆:散热上董明珠下了一番功夫

  ▲拆解第四步:卸下螺丝后即可轻松取下主板。

格力“色界”手机首拆:散热上董明珠下了一番功夫

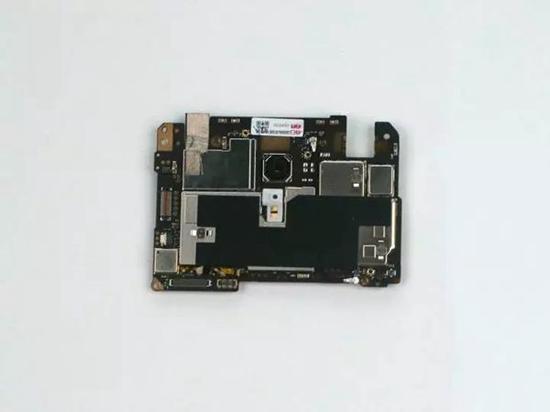

  ▲拆解第五步:主板正背面都被大量的金属屏蔽罩所覆盖,处理器及存储等比较容易发热的部分,有散热石墨片和碳管覆盖以帮助散热。

格力“色界”手机首拆:散热上董明珠下了一番功夫

  ▲拆解第六步:先把主板上的两颗摄像头取下来,前后摄像头通过排线和胶布连接在主板上,拨开排线撕开胶布即可移出。

格力“色界”手机首拆:散热上董明珠下了一番功夫

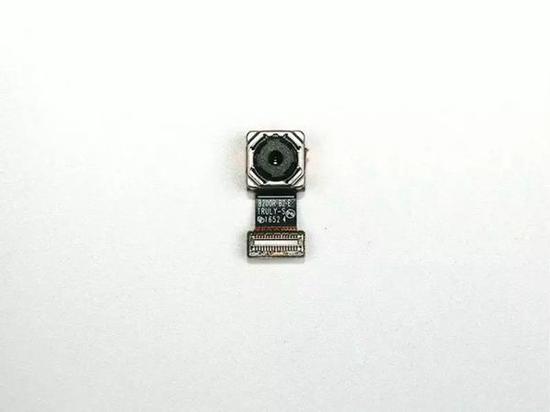

  ▲拆解第六步:格力色界手机后摄有效像素为1300万,支持PDAF相位对焦。

格力“色界”手机首拆:散热上董明珠下了一番功夫

  ▲拆解第六步:前摄为800万像素。

格力“色界”手机首拆:散热上董明珠下了一番功夫

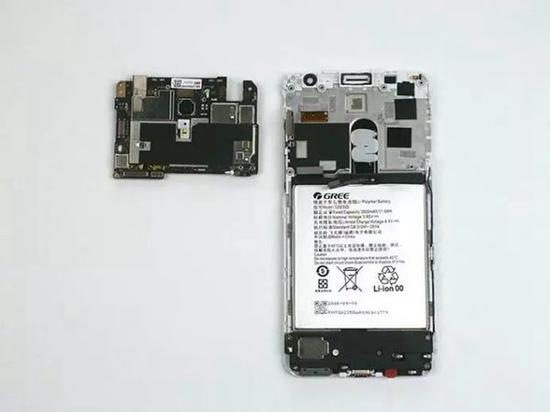

  ▲拆解第七步:主板拆完了,接下来看看底部PCB是如何设计的。

格力“色界”手机首拆:散热上董明珠下了一番功夫

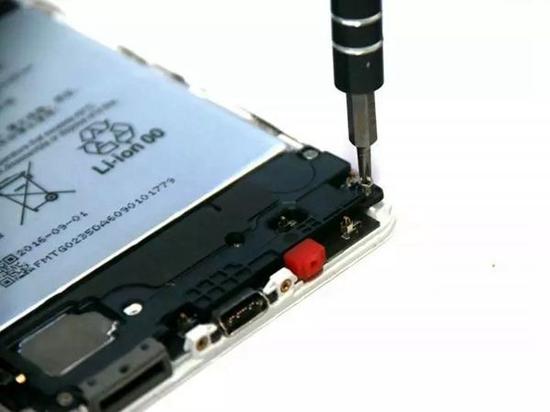

  ▲拆解第七步:副板被扬声器模块覆盖,移出所有螺丝后就可以看到副板了。

格力“色界”手机首拆:散热上董明珠下了一番功夫

  ▲拆解第七步:取下扬声器后露出副板。

格力“色界”手机首拆:散热上董明珠下了一番功夫

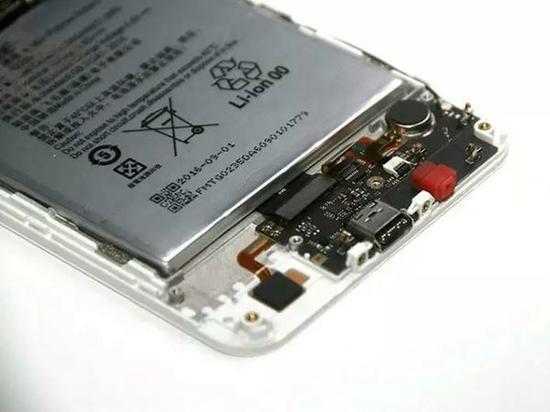

  ▲拆解第八步:底部PCB主板集成了Type-C接口、麦克风、马达等。

格力“色界”手机首拆:散热上董明珠下了一番功夫

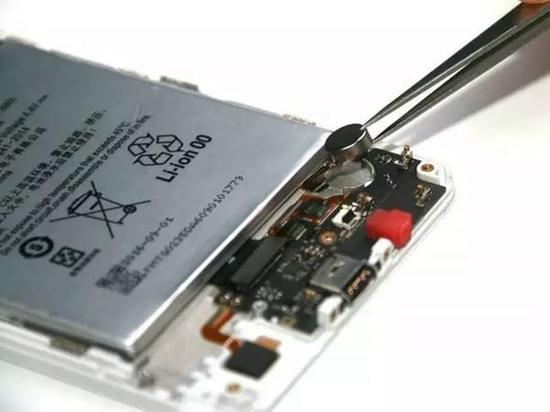

  ▲拆解第八步:断开主排线FPC连接器、指纹识别模组连接器,然后松开ZIF连接器锁止扣即可取下马达。

格力“色界”手机首拆:散热上董明珠下了一番功夫

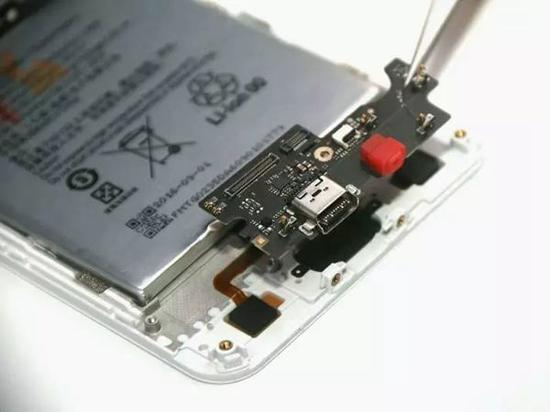

  ▲拆解第八步:接下来取下底部PCB主板。

格力“色界”手机首拆:散热上董明珠下了一番功夫

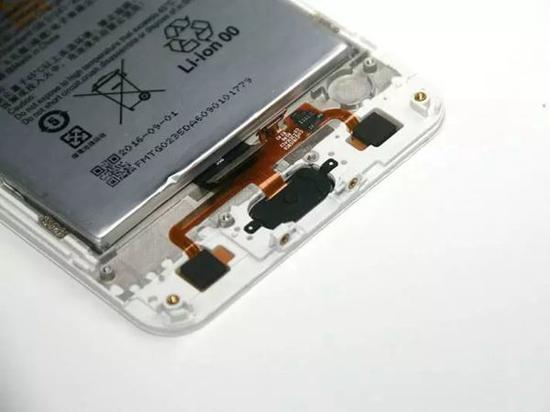

  ▲拆解第九步:拆下底部PCB板之后,就可以看到指纹模组。

格力“色界”手机首拆:散热上董明珠下了一番功夫

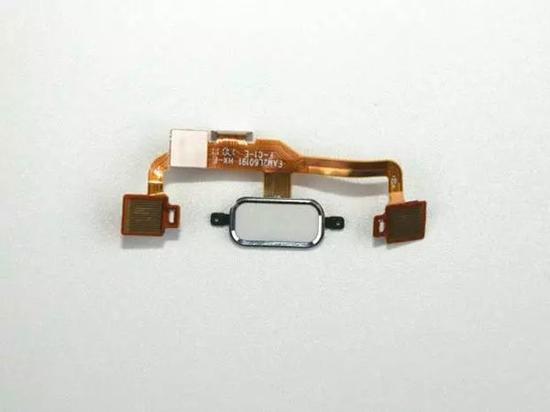

  ▲拆解第九步:拆卸下来的指纹识别模组。

格力“色界”手机首拆:散热上董明珠下了一番功夫

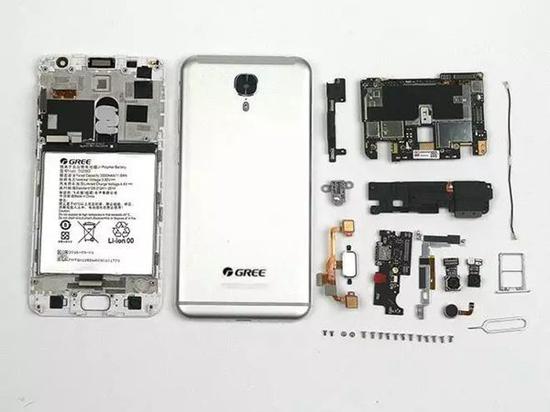

  ▲拆解全家福:好了,这次拆机评测就到此为止了。
